SIO-D700Ap
1. 簡介

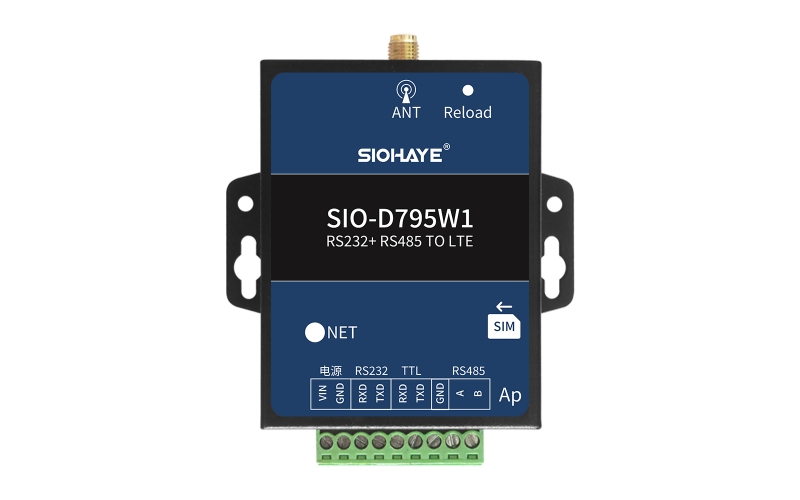

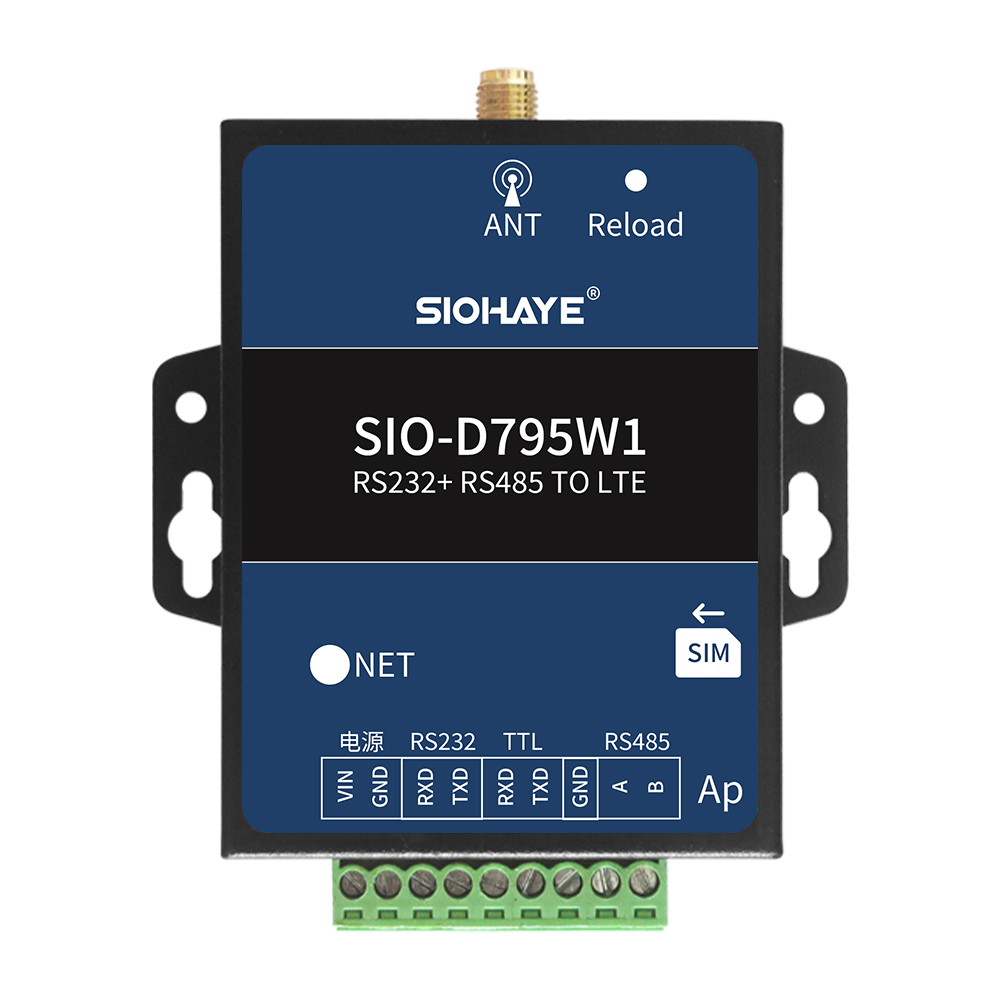

SIO-D700Ap (基于Air780EP/Y100P)DTU是由西奧推出的工業級的4G Cat1 DTU 。小巧、穩定、可靠。適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，特性如下:
1) 支持直流5~36V寬電壓供電，支持電源防接反；
2) 支持接觸放電±8KV，空氣放電±15KV；
3) 工作環境為-35℃-75℃；
4) 支持1路TTL 串口，兼容3.3V電平和5V電平；
5) 支持1路RS232；
6) 支持1路RS485；
7) 支持1路ADC采集供電電壓；
8) 支持外置和貼片SIM卡；
9) 支持銀爾達DTU透傳固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；
10) 支持標簽logo定制服務；
11) 支持二次開發定制。
12)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；
13)支持給用戶設備進行固件升級。
2. 硬件規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 5~36V，10W電源，推薦5V以上電源 自帶1路ADC采集供電電壓 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
TTL串口 | 1路 | 兼容3.3V、5V串口電平 1200-460800；數據位:7、8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
RS232串口 | 1路 | 1200-460800；數據位:7、8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
RS485串口 | 1路 | 1200-230400；數據位:7、8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
ADC | 1路 | 只支持供電電壓采集 |
尺寸 | 86*72*20mm | |
安裝方式 | M3螺絲安裝 | |

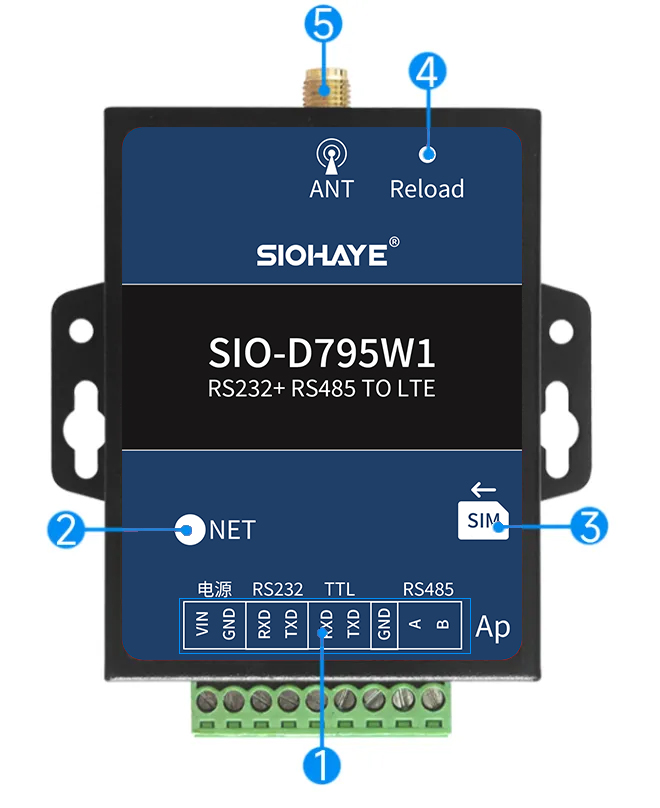

2.2. 硬件資源介紹
編號 | 標識 | 功能 | 說明 |
1 | VIN/GND | 電源 | VIN電源正極，GND電源負極 范圍5~36V，功率10W電源 自帶1路ADC采集供電電壓 |
RX/TX RS232 | RS232串口 | ||
RX/TX TTL | TTL 串口，兼容3.3V電平和5V電平 | ||
GND | 負極 | ||
A/B | RS485 | RS485串口 | |
2 | NET | NET LED 系統狀態指示燈 | |
3 | 外置SIM卡 | 自彈SIM卡，中卡，方向缺口朝外 支持內置貼片SIM卡，默認沒貼 | |
4 | Reload | 長按7秒，恢復出廠設置 | |
5 | 4G天線 | SMA接口天線 |
注意：USB和BOOT放到內部，如果需要二次開發和日志調試，需要成拆外殼。

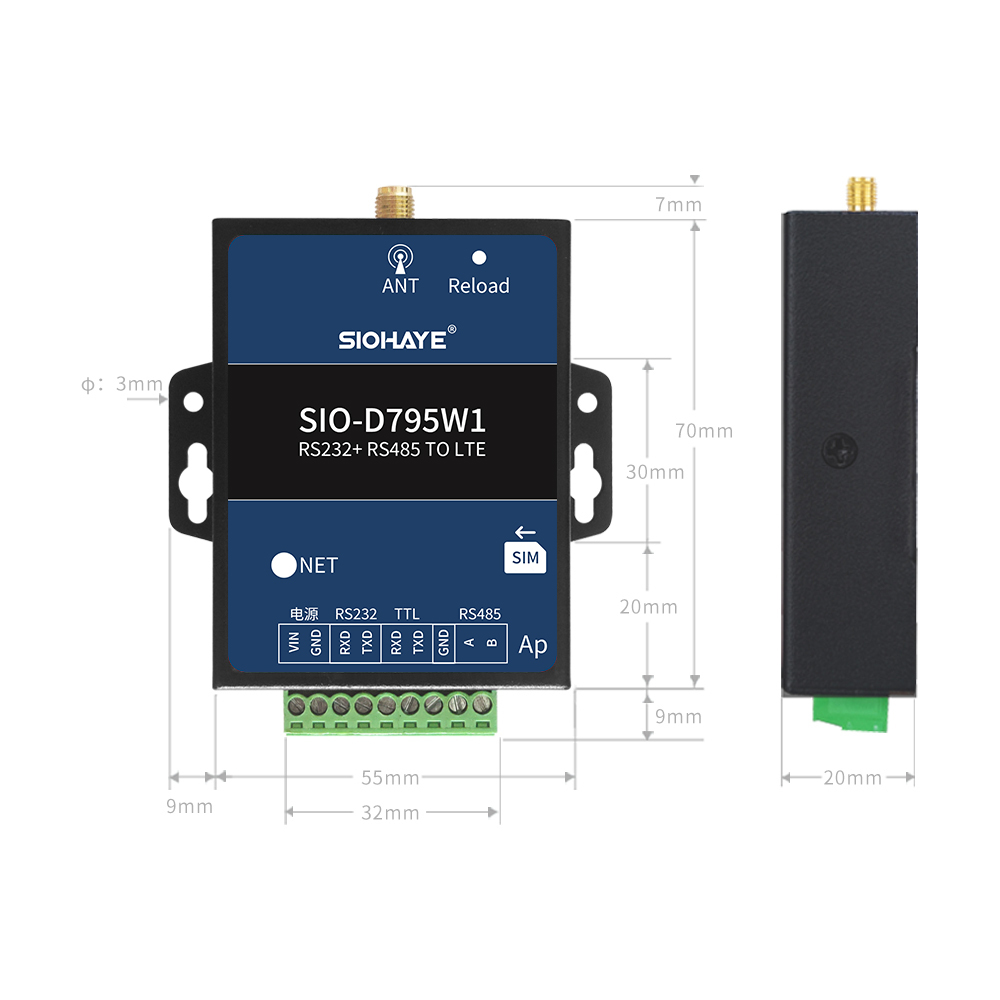

2.3. 硬件尺寸
外殼尺寸
3. LED狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃 | 至少有一個通道鏈接服務器成功 |
4. 測試硬件連接方法

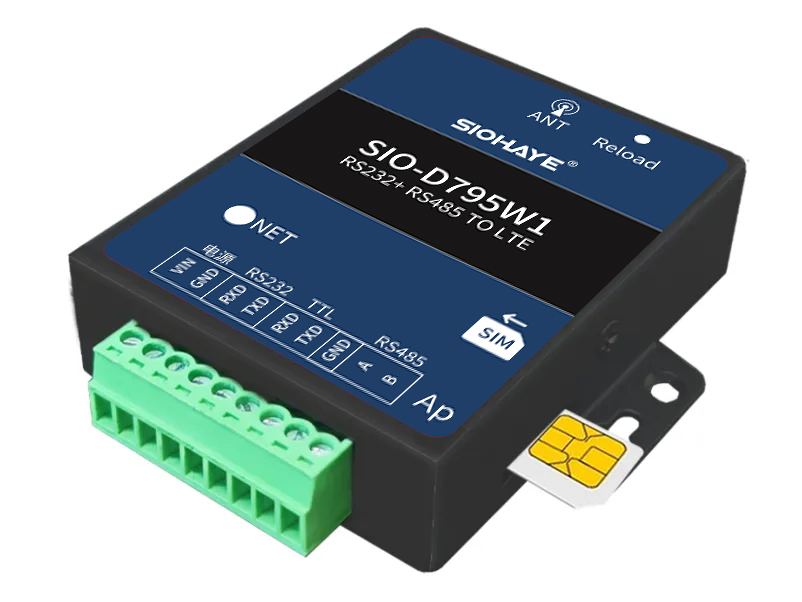

4.1. SIM卡安裝方向
