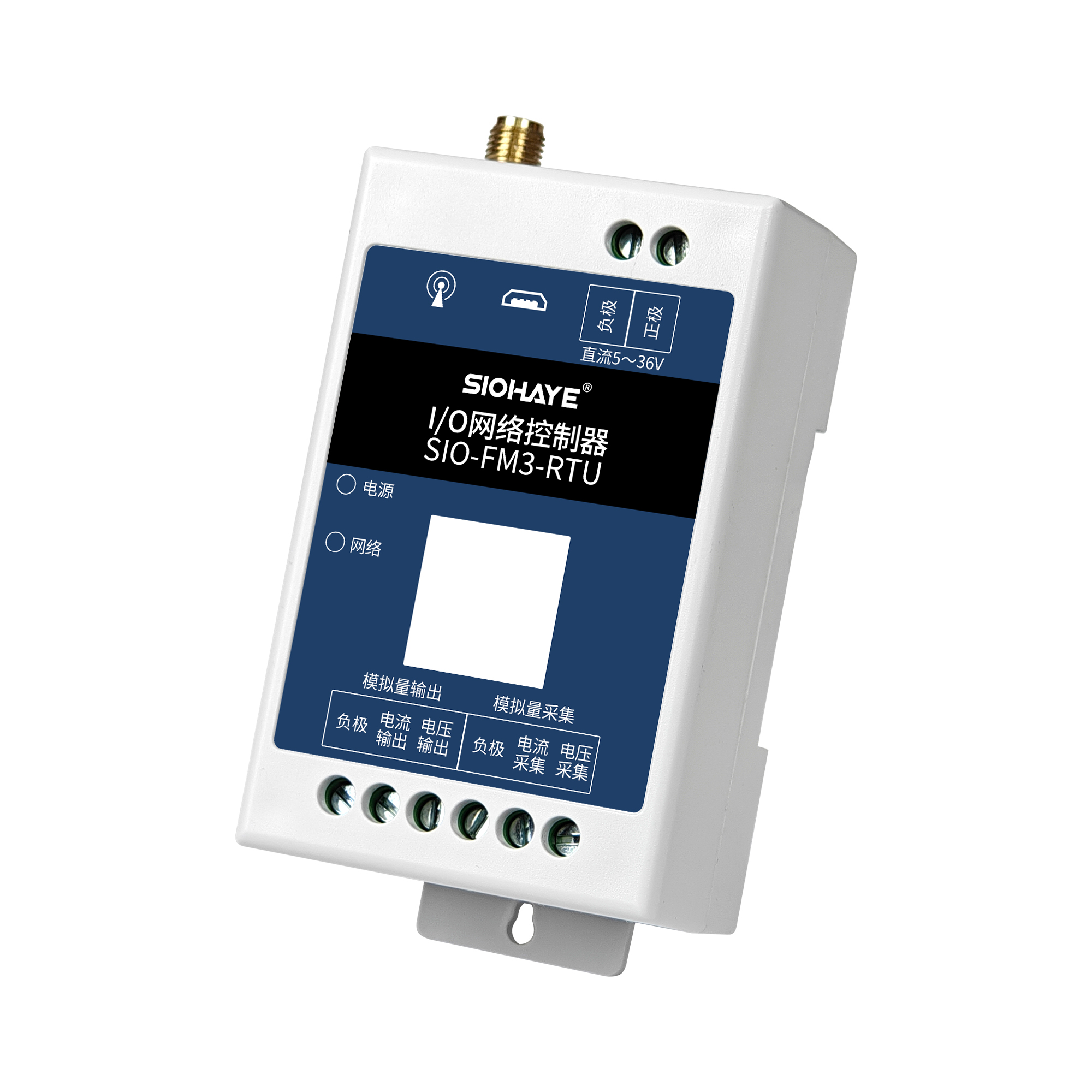

SIO-FM3-RTU 圖片關鍵詞

1. 簡介

YED-FM3 RTU版本適合設備控制，狀態檢測等通過4G網絡與服務器通訊的場景，具體功能特點如下。

1) 支持寬輸入電壓范圍5~36V；

2) 支持接觸放電±8KV，空氣放電±15KV；

3) 工作環境為-35℃~75℃；

4) 支持1路模擬量電壓輸入（0~10V輸入）；

5) 支持1路模擬量電流輸入(0-20ma輸入)；

6) 支持1路模擬量電壓輸出（0~10V輸出）；

7) 支持1路模擬量電流輸出(0-20ma輸出)；

8) 支持1路ADC，可以直接采集供電電源電壓；

9) 支持硬件看門狗，運行穩定不死機；

10)支持銀爾達DTU透?jìng)鞴碳?，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、騰訊IOT、OneNet，華為IOT，電信云，涂鴉云、ThingsCloud等平臺；

11) 支持標簽logo定制服務；

12) 支持二次開發定制;

13)支持SSL證書加密TCPS/MQTTS/HTTPS 協議；

2. 產品規格

功能事項		詳細說明
4G模塊	網絡標準	Cat1 4G全網通，支持中國移動、聯通、電信
4G模塊	網絡頻段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
電源參數		5~36VDC，10W電源
ADC		1路，與供電電源并聯，只能采集供電電壓
工作環境	工作溫度	-35℃ ~+75℃
工作環境	工作濕度	5%~95%RH(無凝露)
模擬電壓輸入	1路	支持0-10V電壓采集
模擬電流輸入	1路	支持0-20ma采集
模擬電壓輸出	1路	支持0-10V電壓輸出
模擬電流輸出	1路	支持0-20ma輸出
硬件看門狗	支持	外部硬件看門狗
尺寸		774832mm
安裝方式		35mm導軌+螺絲定位孔

編號	標識	功能	說明
1	VIN GND	供電電源	5~36VDC(直流)，10W電源，推薦12V 1A電源可以使用ADC采集供電電壓
2	AIV AII GND	模擬量采集	0~10V電壓采集
			0~20ma電流采集
			負極
3	OV OI GND	模擬量輸出	0~10V電壓輸出
			0~20ma電流輸出
			負極
4	NET		系統指示燈
5	PWR		供電指示燈
6	BOOT		與USB配合用來升級
7	Reload		長按7秒，恢復出廠設置
8	4G天線		SMA接口
9	USB		固件升級或調試日志
10	TTL串口		產測串口，3.3V電平
11	內置SIM卡		貼片卡
12	外置SIM卡		直插自彈卡槽，小卡

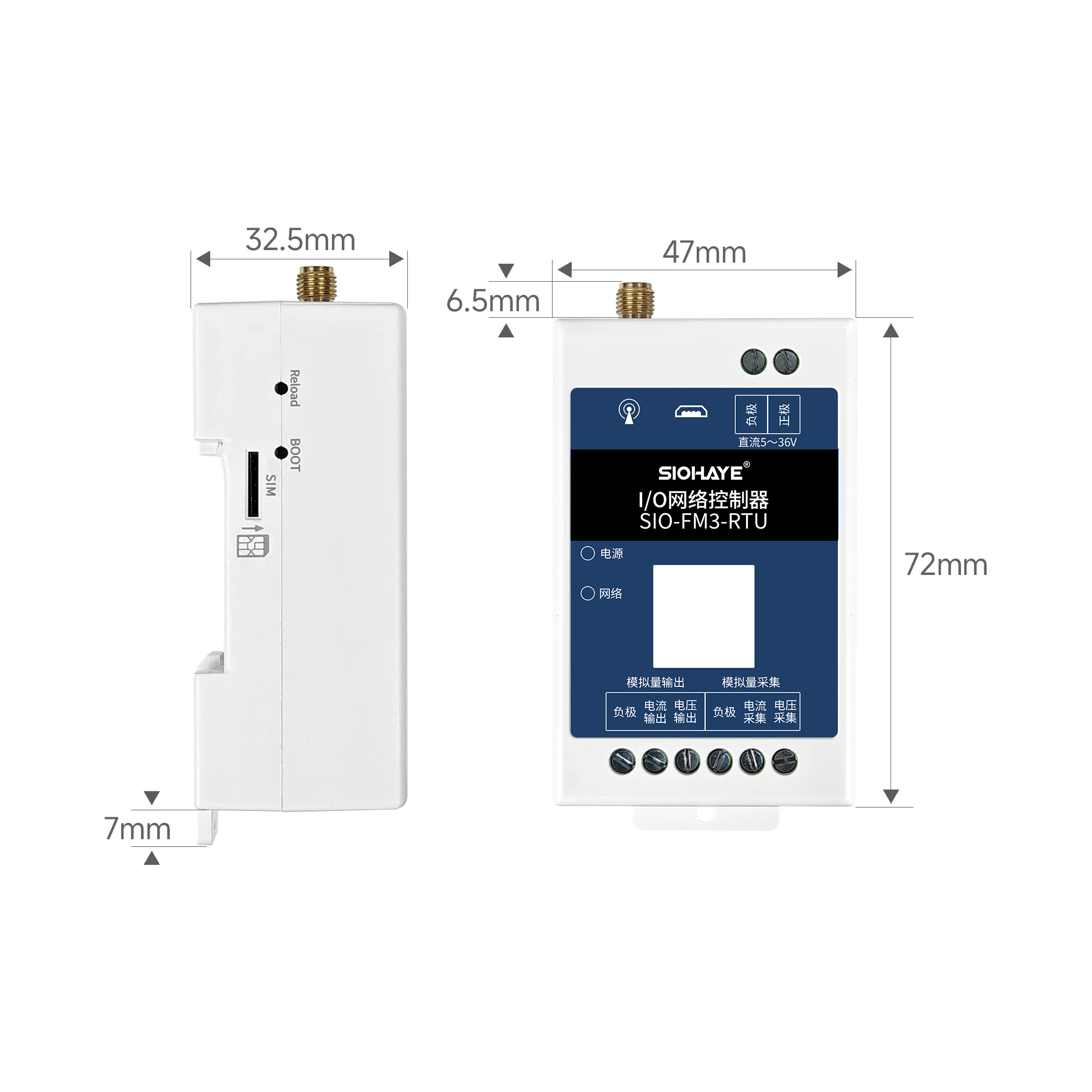

外殼尺寸

圖片關鍵詞

指示意義	現象	備注
SIM卡不識別	NET LED 5000ms亮 5000ms滅
SIM卡正常，但注冊不了網絡	NET LED 100ms閃爍
注冊網絡成功，但沒連上服務器	NET LED 500ms慢閃	沒有任何通道鏈接服務器
成功連上服務器	NET LED 1000ms慢閃	至少有一個通道鏈接服務器成功

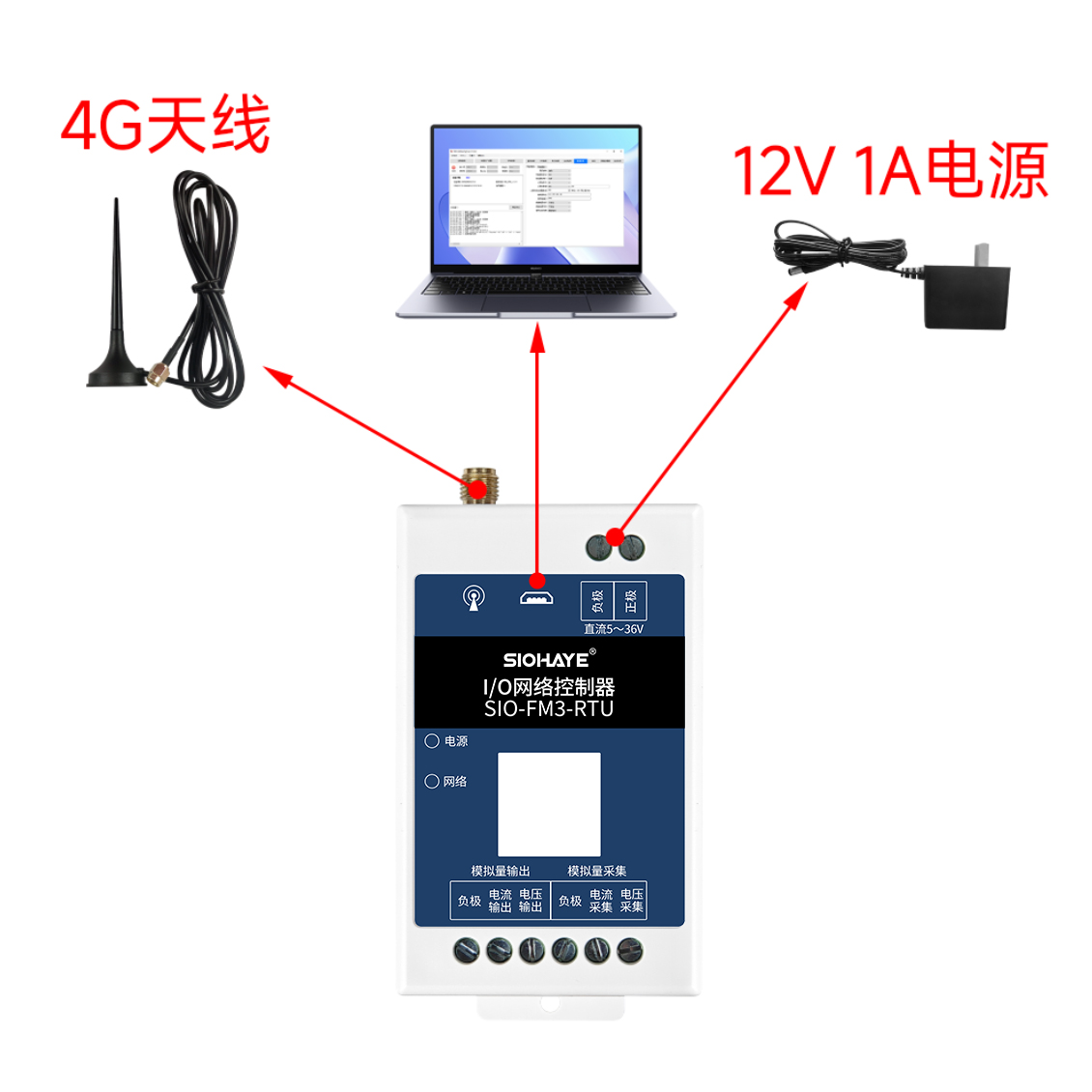

模塊5~36V供電，用測試服務器測試，推薦使用電源適配器和轉接線，方便供電
